  常見鍵體與指示窗的設計

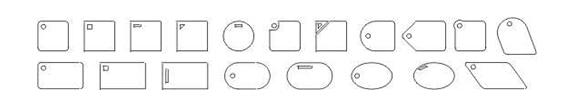

    薄膜開關按鍵的各種形狀：鍵體外形與大小的設計，應從整個面板的大小及按鍵數量的多少來考慮。按鍵太小，操作比較費力；按鍵太大，則影響美觀，且不宜按準有效操作區域。另外，如果按鍵凸起，應選擇帶圓角的矩形、圓形、橢圓、長圓等外形比較圓滑的形狀；按鍵不凸起時，則可選擇任意形狀，以略大于后部電路觸點為好。在鍵體上設置指示窗，一般情況下，以左上角為好。指示窗的形狀雖可自由設計，但應注意盡量與鍵體的外形輪廓相適應，譬如，帶圓角的鍵體，宜采用圓形指示窗，方角鍵體宜采用方形或長方形指示窗，以增進外觀的協調。在同一面板上各單元內的指示窗位置及形狀應趨于一致。常見鍵體外形與指示窗位置、形狀見下圖
